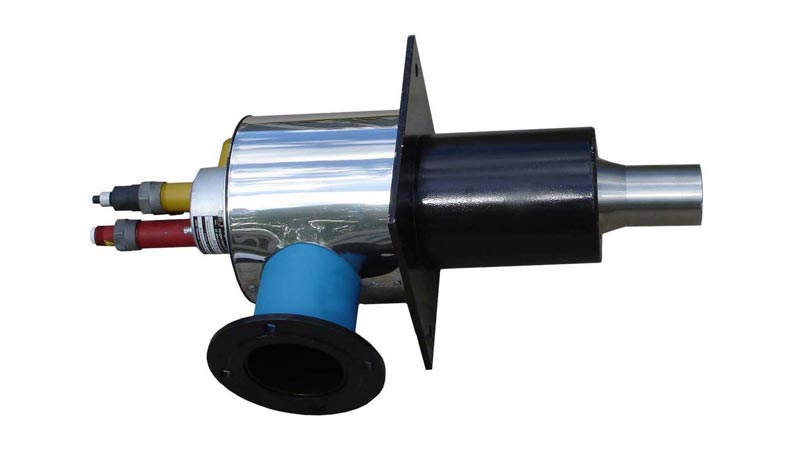

Горелки газовые ГТС
Горелки газовые скоростные типа ГТС предназначены для сжигания природного газа при переменном коэффициенте избытка воздуха в промышленных печах различного назначения, преимущественно, металлургических.
ОСНОВНЫЕ МОДИФИКАЦИИ
| ГТС-20 | ГТС-35 | ГТС-60 | ГТС-90 |
 |  |  |  |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид топлива: природный газ по ГОСТ 5542, пропан — бутан.
| Параметр | ГТС-20 | ГТС-35 | ГТС-60 | ГТС-90 |
| Давление подачи газа | 0,8…8,0 кПа | |||
| Давление подачи воздуха | 0,1…6,0 кПа | |||
| Номинальная тепловая мощность | 190,0 кВт | 350,0 кВт | 570,0 кВт | 850,0 кВт |
| Расход газа | 4…20 м3/ч | 7…35 м3/ч | 12…60 м3/ч | 18…90 м3/ч |
| Коэффициент избытка воздуха | 1,05…10,0 | |||
| Коэффициент рабочего регулирования | 10,0 | |||
| Максимальная скорость факела | 160,0 м/сек | |||
| Вес | 32,0 кг | |||
ПРИМЕР ЗАКАЗА
Горелка газовая скоростная ГТС-60.

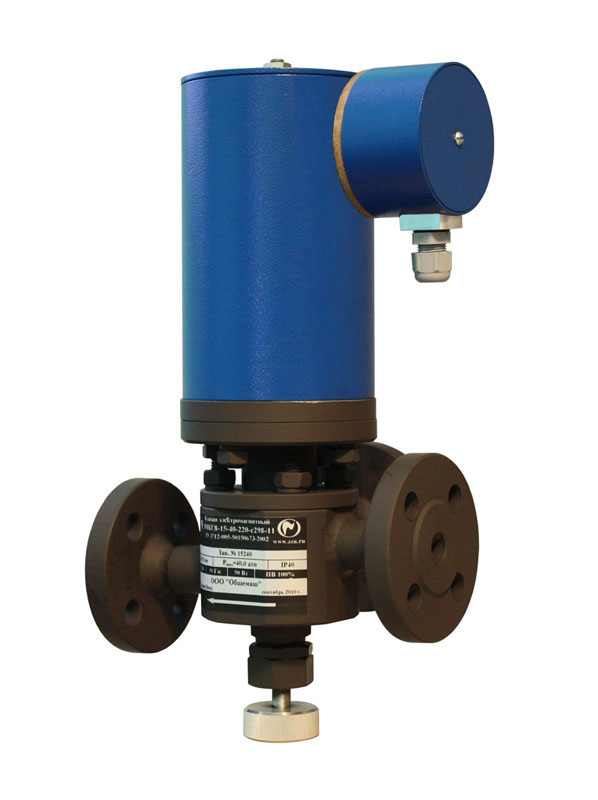

Электромагнитные клапаны для мазута и пара
Электромагнитные клапаны типа ЭМКГ8 предназначены для управления потоками жидкости и газа в системах автоматического розжига, регулирования и защиты паровых и водогрейных котельных агрегатов, а также в пневматических и гидравлических системах различного назначения.
ОСНОВНЫЕ МОДИФИКАЦИИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочая среда: природный газ, пропан-бутан, воздух, азот, дизельное топливо, керосин, вода мягкая (жесткость не выше 1,0 мг-экв/л), пар, мазут.
Температура рабочей среды: +20…+1600С.
| Тип клапана | Ду,мм | Ру,ати | Потребляемая мощность, Вт пусковая/рабочая | Габариты, мм | h,мм | IP | Присоеди- нительные размеры | Особенности конструкции | Вес,кг | Схе- ма | ||
| Н1 | Н2 | В | ||||||||||
| ЭМКГ8-15-40-с298-10 | 15 | 40 | 500/50 | 295 | 355 | 165 | 18 | 54 | 1/2» | имеется ручной привод и отверстие для слива и рециркуляции мазута | 20,0 | 10 |
| ЭМКГ8-15-40-с298-11 | 15 | 40 | 500/50 | 295 | 335 | 165 | 18 | 54 | фланцы по ГОСТ 12820-80 | 25,0 | 11 | |

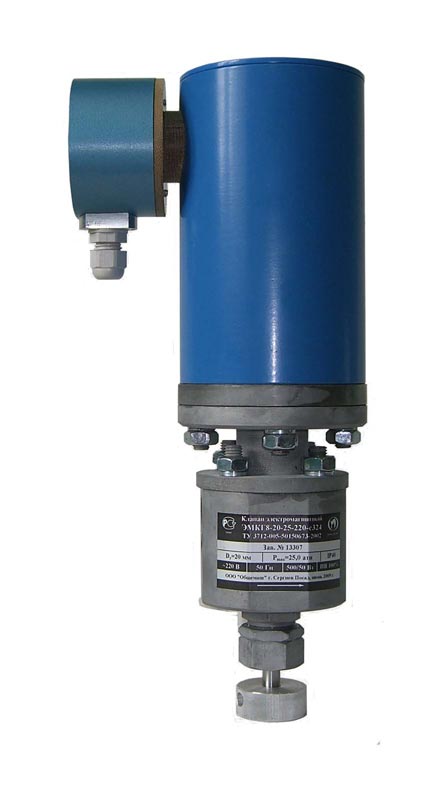

| ЭМКГ8-20-25-с324-10 | 20 | 25 | 500/50 | 300 | 365 | 165 | 18 | 54 | 3/4» | 20,0 | 10 | |
| ЭМКГ8-20-25-с324-11 | 20 | 25 | 500/50 | 300 | 375 | 165 | 18 | 54 | фланцы по ГОСТ 12820-80 | 25,0 | 11 | |
| ЭМКГ8-25-10-с331-10 | 25 | 10 | 500/50 | 320 | 385 | 165 | 28 | 54 | 1″ | 20,0 | 10 | |
| ЭМКГ8-25-10-с331-11 | 25 | 10 | 500/50 | 320 | 385 | 165 | 28 | 54 | фланцы по ГОСТ 12820-80 | 25,0 | 11 | |

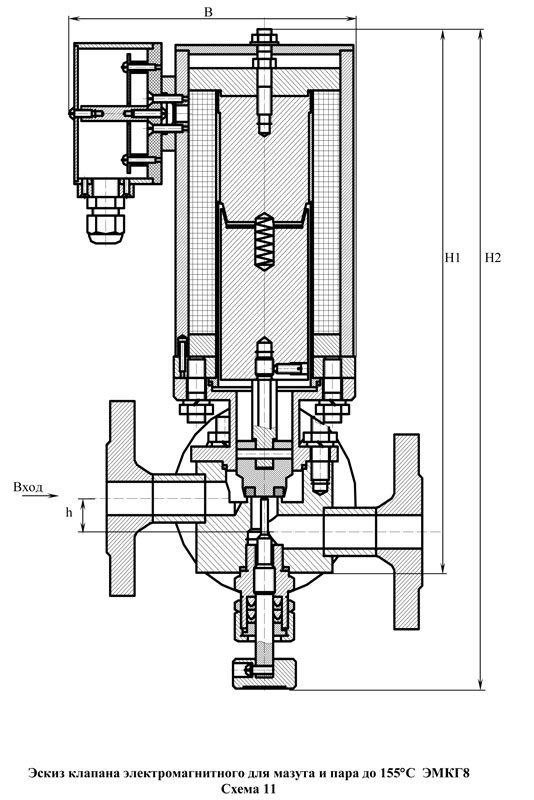

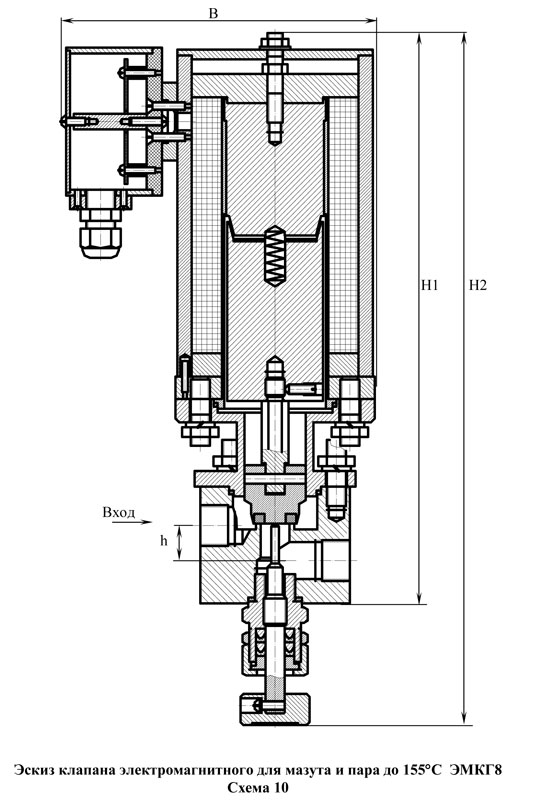

| Схема 10 | Схема 11 |
 |  |
 |  |
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
(на примере) ЭМКГ8-15-40-220-с298-10
ЭМКГ8 — тип клапана.
Цифра «15» — диаметр условного прохода в мм.
Цифра «40» — условное давление (избыточное) в ати.
Цифра «220» — напряжение питания в В.
Литера «с» — материал корпуса углеродистая сталь 20.
Цифра «298» — номер модели.
Цифра «10» — муфтовый.
Электромагнитные клапаны могут выпускаться в следующих вариантах:
— для напряжения питания ~220В (50гц)/~127В (50Гц)/=24В/~24В (50Гц),
— из материала корпуса, необходимого заказчику,
— по степени защиты в исполнении IP54,
— укомплектованные законцовками для монтажа на трубопроводы.
ПРИМЕР ЗАКАЗА
Электромагнитный клапан ЭМКГ8-15-40-220-с298-10.

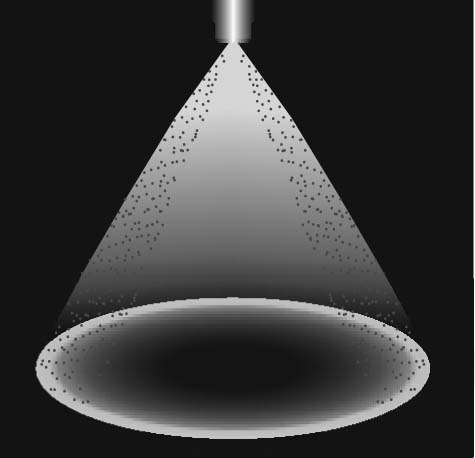

Форсунки с факелом в виде полого конуса
Форсунки с факелом в виде полого конуса предназначены для мелко- и среднедисперсного распыливания воды и технических жидкостей в системах доувлажнения и кондиционирования.
ОПРОСНЫЙ ЛИСТ Скачать
Общий каталог на форсунки центробежные
Материал форсунки — Латунь ЛС59. По специальному заказу форсунки изготавливаются из нержавеющей стали 08Х18Н (или аналога).
| Тип форсунки | Эскиз | Расход жидкости (кг/ч) | Каталог форсунок |

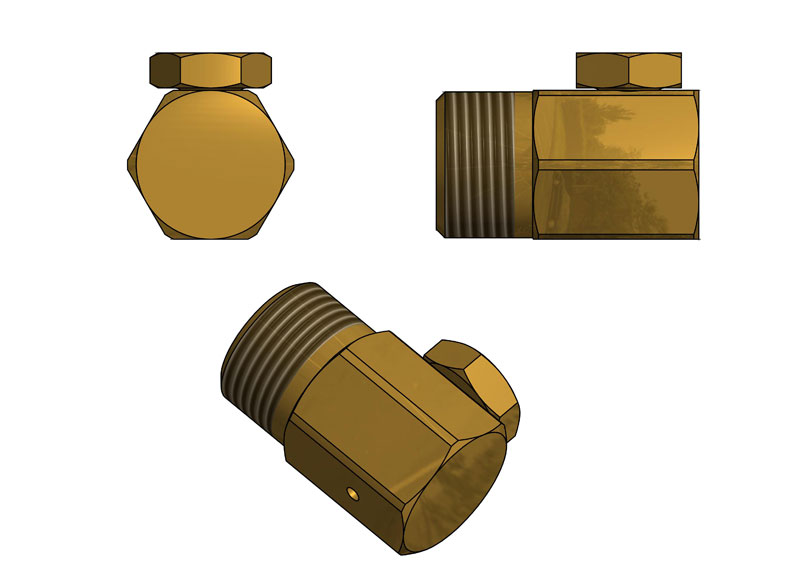

| ТР45, ТР60, ТР90 |  | 11…231 |  |
| ТФ06 |  | 12…90 | |
| ТН |  | 20…260 | |
| ТН |  | 60…790 | |
| ТН |  | 175…2690 | |
| ТН |  | 645…28500 | |
Уважаемые коллеги!
Если Вы по каким-либо причинам не смогли подобрать для своих задач форсунки, из представленных на нашем сайте, напишите нам, и наши специалисты обязательно Вам помогут.
Пожалуйста, не забудьте при изложении Ваших требований рабочую среду и ожидаемые параметры форсунки, в том числе давление, расход, вид факела, угол раскрытия, особые требования (дисперсность и т.д.). Чем больше информации о стоящей перед Вами задаче Вы предоставите, тем точнее мы сможем реализовать Ваши пожелания.

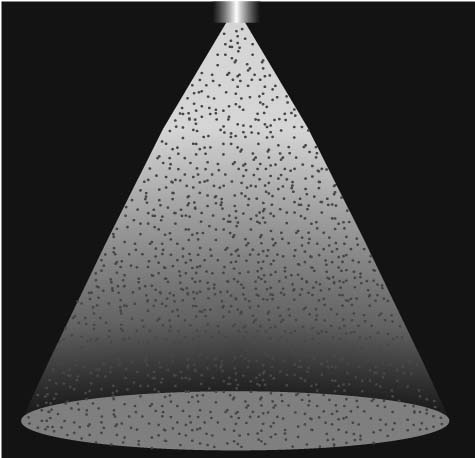

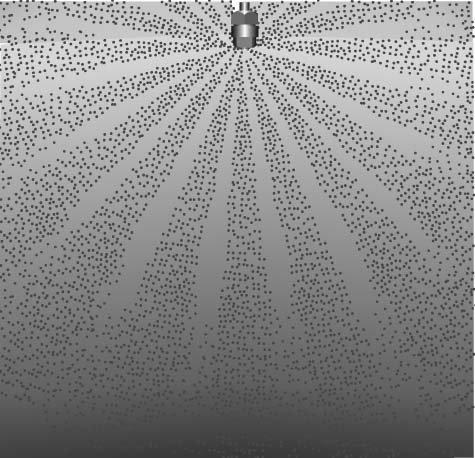

Форсунки с факелом в виде заполненного конуса
Форсунки с факелом в виде заполненного конуса предназначены для средне- и крупнодисперсного распыливания воды и технических жидкостей в системах доувлажнения и кондиционирования.
ОПРОСНЫЙ ЛИСТ Скачать
Общий каталог на форсунки центробежные

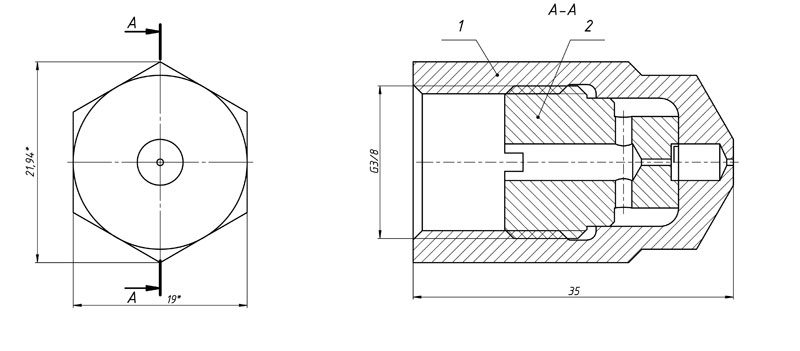

Форсунки центробежные c заполненным коническим факелом типа ТФ09 и ТС
Материал форсунки — Латунь ЛС63. По специальному заказу форсунки изготавливаются из нержавеющей стали 08Х18Н (или аналога).
Уважаемые коллеги!
Если Вы по каким-либо причинам не смогли подобрать для своих задач форсунки, из представленных на нашем сайте, напишите нам, и наши специалисты обязательно Вам помогут.
Пожалуйста, не забудьте при изложении Ваших требований рабочую среду и ожидаемые параметры форсунки, в том числе давление, расход, вид факела, угол раскрытия, особые требования (дисперсность и т.д.). Чем больше информации о стоящей перед Вами задаче Вы предоставите, тем точнее мы сможем реализовать Ваши пожелания.
Форсунки пневматические
Форсунки пневматические предназначены для распыливания воды и технических жидкостей в системах доувлажнения и кондиционирования.
ОПРОСНЫЙ ЛИСТ Скачать
ОСНОВНЫЕ МОДИФИКАЦИИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
* — иной материал по заказу.
ПРИМЕР ЗАКАЗА
Форсунка РСС0932-10-3, где 10 — расход жидкости, кг/час; 3 — давление подачи жидкости, ати.

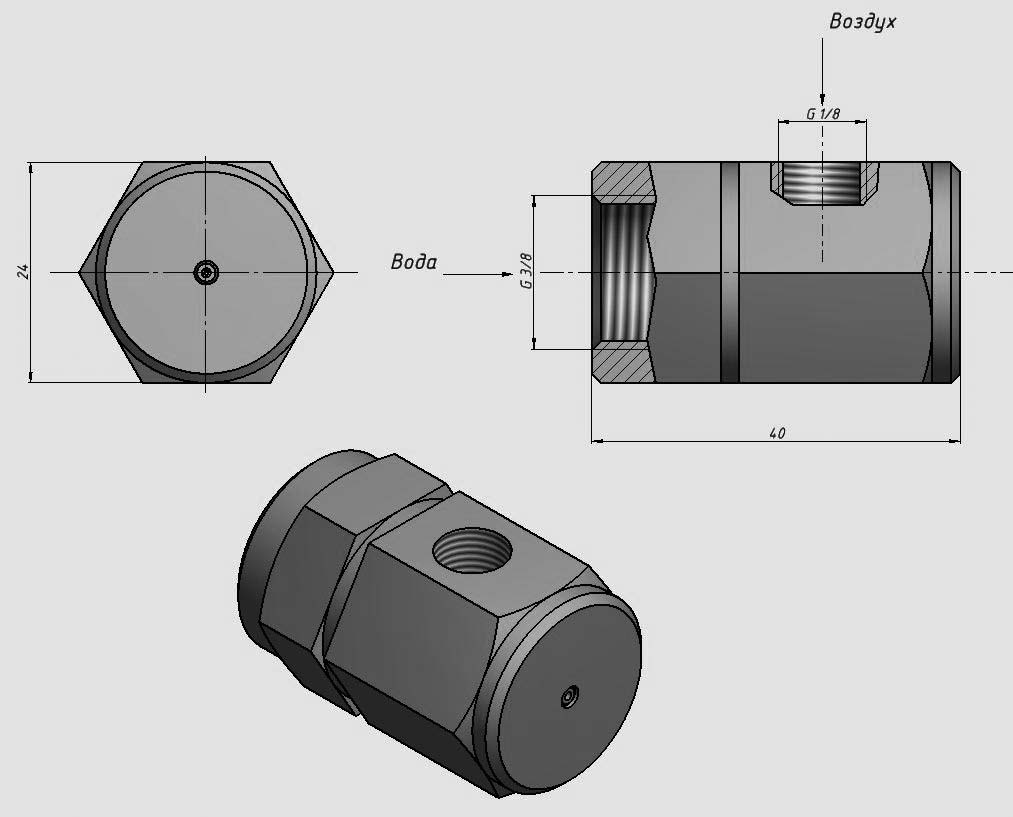

Форсунка Т110-8-3, где 8 — расход жидкости, кг/час; 3 — давление подачи жидкости, ати.
Форсунка Т117-120-6, где 120 — расход жидкости, кг/час; 6 — давление подачи жидкости, ати.
ФОРСУНКА ИНЖЕКЦИОННАЯ ПНЕВМАТИЧЕСКАЯ ОМС-875
Форсунка предназначена для распыливания жидкостей, совместимых с материалами форсунки (сталь12Х18Н10Т, латунь ЛС63, фторопласт). Форсунка может быть использована в составе устройств (в том числе ручных) жидкостной дезактивации поверхностей помещений, оборудования, изделий, объектов общей техники, а также могут быть использованы для удаления нерадиоактивных загрязнений (остатков нефтепродуктов, масел, защитных покрытий).
Форсунка рассчитана на всасывание жидкости при уровне жидкости ниже оси форсунки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение |
| Тип распыливаемой жидкости | Вода и другие жидкости, инертные по отношению к материалу форсунки |
| Распыливающая среда | воздух |
| Высота всасывания при работе в эжекционном режиме, м | Не более 3 |
| Давление жидкости при работе в режиме принудительной подачи, ати | Не более 1 |
| Давление подачи воздуха, ати | 2 — 5 |
| Производительность форсунки при высоте всасывания 1,5 метра и давлении воздуха 5 ати, кг/ч | 110 |
| Расход сжатого воздуха при 5 атм,не более, л/мин | 700 |
| Тип факела распыла | Сплошной конус |
| Угол раскрытия факела распыла, град, | 20 |
| Материал: | Сталь 12Х18Н10Т, латунь ЛС63 |
СПЕЦИАЛЬНАЯ МОДИФИКАЦИЯ — ТФ0703В3
Предназначена для испарительного скруббера в системе охлаждения дымовых газов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение |
| Давление подачи жидкости | 3,0…25,0 ати |
| Давление подачи воздуха | 1,5…3,0 ати |
| Расход воды | 150,0…1000,0 кг/час |
| Угол факела распыла | 90° |
| Присоединительный размер | жидкости — G 3/4 воздуха — G 1/2 |
| Материал | Ст.20 |
| Длина L (от фланца до среза сопла) | по требованию Заказчика |
ПРИМЕР ЗАКАЗА
Форсунка ТФ0703В3-240-10-750, где 240 — расход жидкости, кг/час; 10 — давление подачи жидкости, ати; 750 — длина от фланца до среза сопла, мм.
ДОСТОИНСТВА И НЕДОСТАТКИ ФОРСУНОК
| Тип форсунки | Преимущества | Недостатки |
| ФЭ512 | По сравнению с форсунками РСС0932, при прочих равных условиях, форсунка ФЭ512 имеет большие проходные сечения, более дальнобойный факел, отсутствие засорения солями жесткости, возможность распыла больших расходов жидкости.Размер образуемых капель меньше, чем у форсунок РСС0932.Расход жидкости можно регулировать в широком диапазоне — до 10 раз.Gвозд/Gводы £ 0,2 | Требует более точного поддержания давлений подачи воды и воздуха и более сложной пневмогидросхемы.Отсутствует возможность подачи воды самотеком.Узкий рабочий диапазон форсунки — изменение давления подачи воды или воздуха на 30…50% может привести либо к запиранию жидкости — жидкость не будет течь через форсунку, либо к отсутствию распыла — жидкость из форсунки будет истекать струей, не распавшись на капли. |
| РСС0932, Т110 | Форсунки РСС0932 и Т110 идеальны для распыла воды, подаваемой в форсунку самотеком. | Имеется вероятность зарастания солями жесткости среза сопла форсунки. При прочих равных условиях, размеры капель в два раза выше, чем у форсунки ФЭ512. |
Форсунки плоскофакельные
Форсунки плоскофакельные (веерные) предназначены для распыливания воды и технических жидкостей в системах доувлажнения и кондиционирования.
ОПРОСНЫЙ ЛИСТ Скачать
Общий каталог плоскофакельных форсунок Скачать
Форсунки плоскофакельные (веерные) типа V-50, V-70, V-90, V-100, V-110
Материал форсунки — Латунь ЛС59. По специальному заказу форсунки изготавливаются из нержавеющей стали 08Х18Н (или аналога).
Форсунки плоскофакельные (веерные) типа В661А
Материал форсунки — Латунь ЛС59. По специальному заказу форсунки изготавливаются из нержавеющей стали 08Х18Н (или аналога).
Форсунки плоскофакельные (веерные) типа В726
Материал форсунки — Латунь ЛС59. По специальному заказу форсунки изготавливаются из нержавеющей стали 08Х18Н (или аналога).
Форсунки плоскофакельные (веерные) типа В680
Материал форсунки — Латунь ЛС59. По специальному заказу форсунки изготавливаются из нержавеющей стали 08Х18Н (или аналога).
| Тип форсунки | Эскиз | Расход жидкости (кг/ч) | Каталог форсунок |
| В680 |  | 30…1000 | |
ПРИМЕР ЗАКАЗА
Форсунка В661А/0402.
Форсунки ударно-струйные
Ударно-струйные форсунки применяются для тепломассообменных систем и аппаратов различных отраслей промышленности.
ООО «Общемаш» имеет возможность изготовить ударно-струйные форсунки для тепломассообменных систем и аппаратов различных отраслей промышленности, как простые со сплошным отражателем (плоским, коническим, вогнутым, рифленым, с перфорацией, лопаточным и др.), так и разнообразные каскадные (многоконусные, гирляндовые, пристенные и д.р.). Возможно изготовление форсунок с заполненным факелом распыла.
 | Форсунка РМ675В1. Удельный расход 10 т/час. Градирни, системы оборотного водоснабжения. Материал — нержавеющая сталь. Присоединительный размер — М36х1,5. |
Высококвалифицированные сотрудники и современные высокоточные станки с числовым программным управлением позволяют обеспечивать требуемые параметры распыла.
Форсунка деаэратора
Форсунка ФД16А предназначена для ввода воды в специально отведённую зону бака деаэратора и одновременного охлаждения выпара за счёт струйного распыления воды.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение |
| Тип распыляемой жидкости | Вода |
| Избыточное давление воды относительно давления пара в деаэраторе, м.в.ст | 6,0-7,0 (0,6…0,7 атм) |
| Производительность форсунки при давлении подачи 6-7 м.в.ст (0,6…0,7 атм), м3/ч | 30,0-50,0 |
| Вид распыления | Плоский горизонтальный веер,в форме зонтика высотой 50-100мм диаметром 2м |
| Масса форсунки, кг, не более | 14,0 |
| Материал корпуса форсунки | 12Х18Н10Т |
Форсунки для трубопроводов
ООО «Общемаш» проектирует и изготавливает форсунки для установки в трубопроводы. Типовые схемы форсунок показаны на эскизах.
При заказе указать требуемый расход жидкости через форсунку, требуемый угол распыла, давление подачи жидкости и давление газа в трубопроводе.
Вы можете выбрать схему форсунки из прилагаемых эскизов либо предложить свою.
Стоимость форсунки от 32000,00 руб. Материал – сталь 08Х18Н9.
ОСНОВНЫЕ МОДИФИКАЦИИ
| Наименование | Эскиз |
| ФТВ1 |  |
| ФТВ2 |  |
| ФТВ3 |  |
| ФТВ4 |  |
| ФТВ5 |  |
Форсунки по индивидуальным заказам
Уважаемые коллеги!
Если Вы по каким-либо причинам не смогли подобрать для своих задач форсунку, среди представленных на нашем сайте, напишите нам и наши специалисты обязательно Вам помогут.
Пожалуйста, не забудьте при изложении Ваших требований указать рабочую среду и ожидаемые параметры форсунки, в том числе давление, расход, вид факела и угол раскрытия и если необходимо — особые требования (дисперсность и т.д.). Чем больше информации о стоящей перед Вами задаче Вы предоставите, тем точнее мы сможем реализовать Ваши пожелания.
