ОСНОВЫ РАБОТЫ

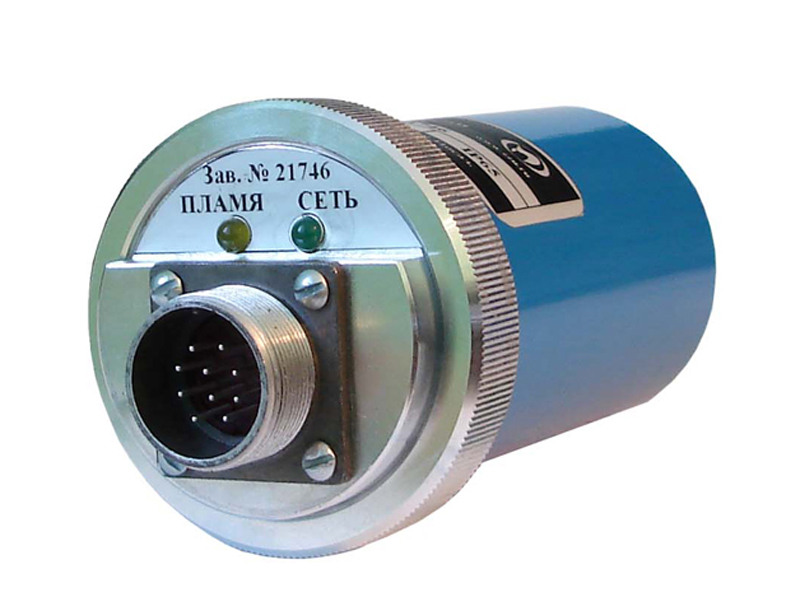

Датчики-реле контроля пламени оптические типа СЛ-90, СЛ-90-1Е предназначены для индикации наличия или отсутствия пламени горелок и выдачи сигнала в систему автоматики промышленного энергетического оборудования.

Основой работы датчика является регистрация частоты и амплитуды пульсаций пламени с фиксированной полосой пропускания и регулируемым порогом срабатывания (чувствительности).

Электронная схема датчика, выполненная на современной элементной базе по технологии CHIP-монтажа, обеспечивает усиление сигнала фотоприемника, что исключает потребность в использовании внешнего усилителя.

Специально подобранная элементная база обеспечивает работоспособность датчика при температурах от -40 °С до +80 °С.

Выходные сигналы СЛ-90-1Е – светодиодная индикация и «сухие» контакты реле (коммутируемая мощность до 100 Вт) позволяют применять датчик практически с любой системой управления. Непрерывный контроль технологического процесса производства и испытания каждого прибора на стенде с реальным факелом гарантируют длительную безаварийную работу датчика при условии соблюдения правил обслуживания и эксплуатации прибора.

ОСНОВНЫЕ МОДИФИКАЦИИ

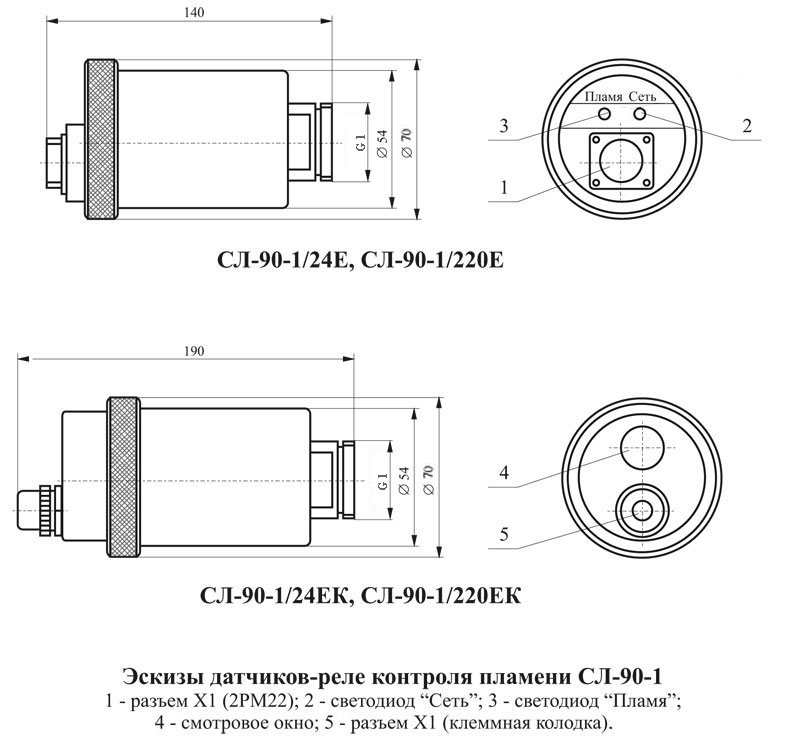

— СЛ-90-1/24Е, СЛ-90-1/220Е — электронная часть и фотоприемник размещены в одном корпусе (вид присоединения — разъем типа 2РМ22);
— СЛ-90-1/24ЕК, СЛ-90-1/220ЕК — электронная часть и фотоприемник размещены в одном корпусе (вид присоединения — клеммная колодка);

ОСОБЕННОСТИ

— Соответствие требованиям ГОСТ Р52229-2004 «Устройства запально-защитные. Общие технические условия» в части, относящейся к устройствам контроля пламени;
— Защита от паразитного влияния сетевой частоты 50 Гц;
— Широкий температурный диапазон эксплуатации;
— Регулировка чувствительности датчика;
— Компактная, герметичная конструкция (степень защиты IP65).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТИПА СЛ-90

Параметр	Значение
Напряжение питания: — СЛ-90-1/24Е(К) — СЛ-90-1/220Е(К)	=24+10%/-15%В, ~24+10%/-15%В ~ 220+10%/-15%В, 50Гц
Потребляемая мощность	не более 2,5 Вт

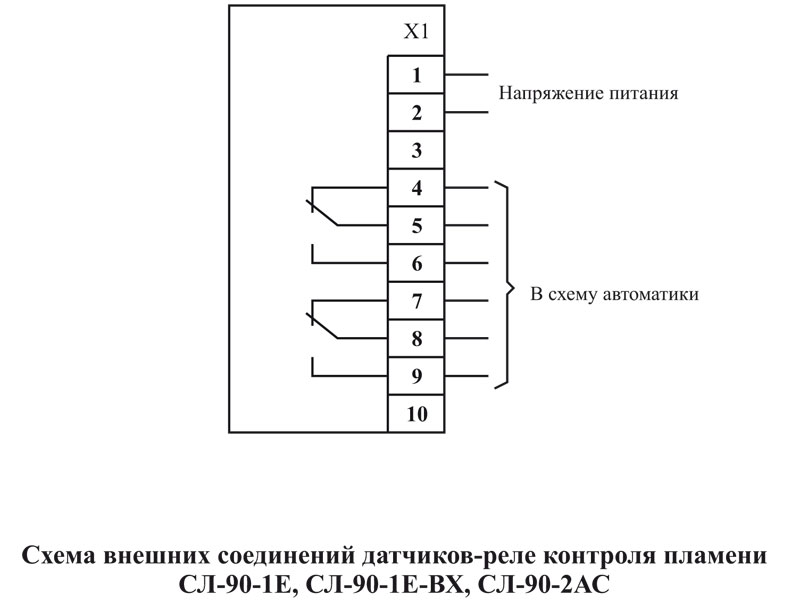

Выходной сигнал	две группы контактов реле
Коммутируемое напряжение, ток	не более 220 В, 1 А
Коммутируемая мощность	не более 100 Вт, 70 ВА
Время срабатывания	не более 2 с
Исполнение по ГОСТ 14254: — СЛ-90-1/24Е, СЛ-90-1/220Е — СЛ-90-1/24ЕК, СЛ-90-1/220ЕК	IP40 IP65
Температура окружающей среды: — СЛ-90-1Е	от -40°С до +80°С
Присоединительный размер: — СЛ-90-1Е	G1
Вес, не более: — СЛ-90-1Е	0,4 кг

ПРИМЕР ЗАКАЗА

Оптический датчик-реле контроля пламени СЛ-90-1/220Е
