Датчики-реле контроля пламени оптические инфракрасные ДМС
Датчики контроля пламени оптические ДМС-100М предназначены для селективного контроля пламени горелок, работающих на жидком топливе.

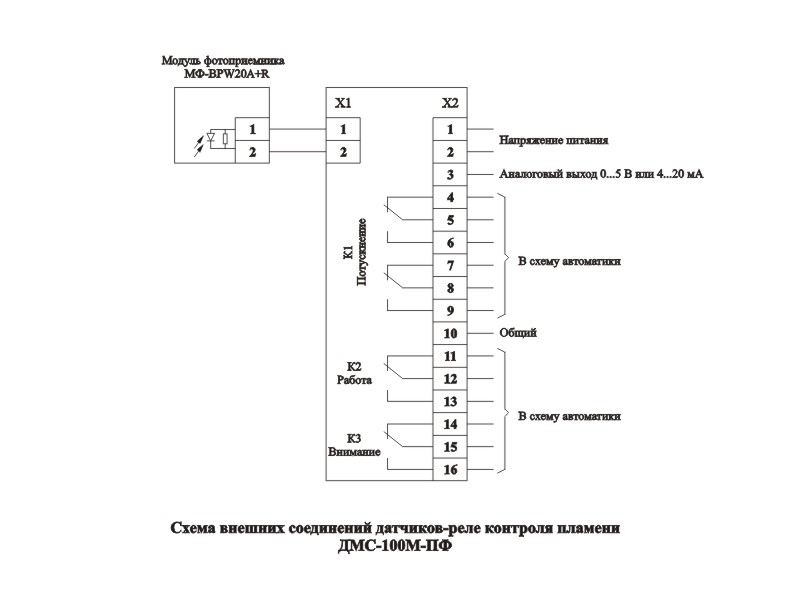

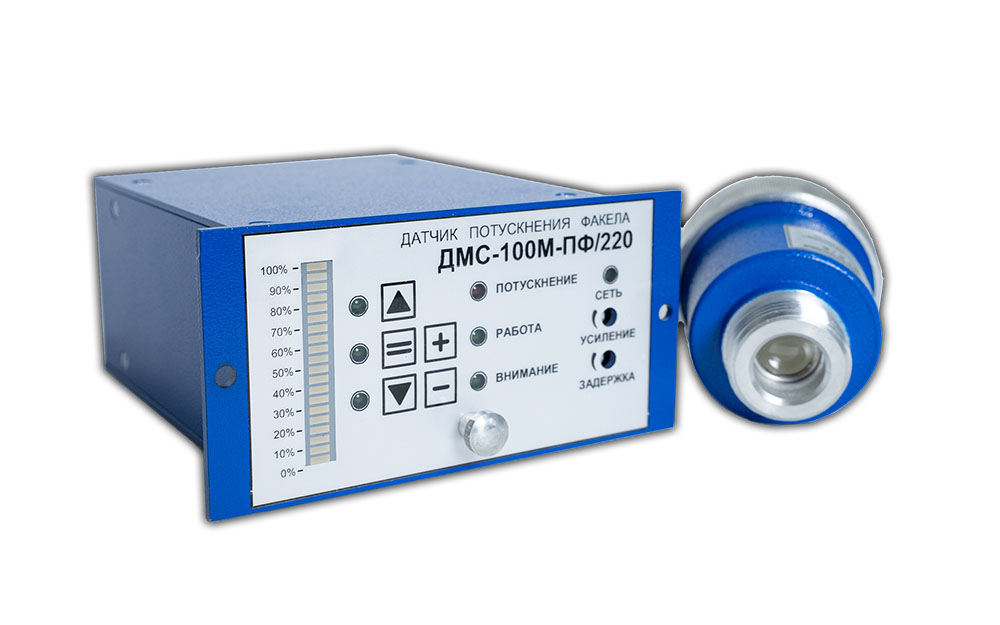

Датчики потускнения факела ДМС-100М-ПФ предназначены для регистрации потускнения пламени горелок, работающих на пылеугольном топливе или других видах топлива (например, на обводненном мазуте и т.д.).
Датчики ДМС-100М и ДМС-100М-ПФ обеспечивают:
— выдачу сигнала (контакты реле, аналоговый выход 0…5В или 4…20мА) для систем автоматики промышленного энергетического оборудования;
— регистрацию уровня постоянной составляющей излучения факела в оптическом диапазоне 500…1040 нм;
— отображение уровня излучения на аналоговом индикаторе;

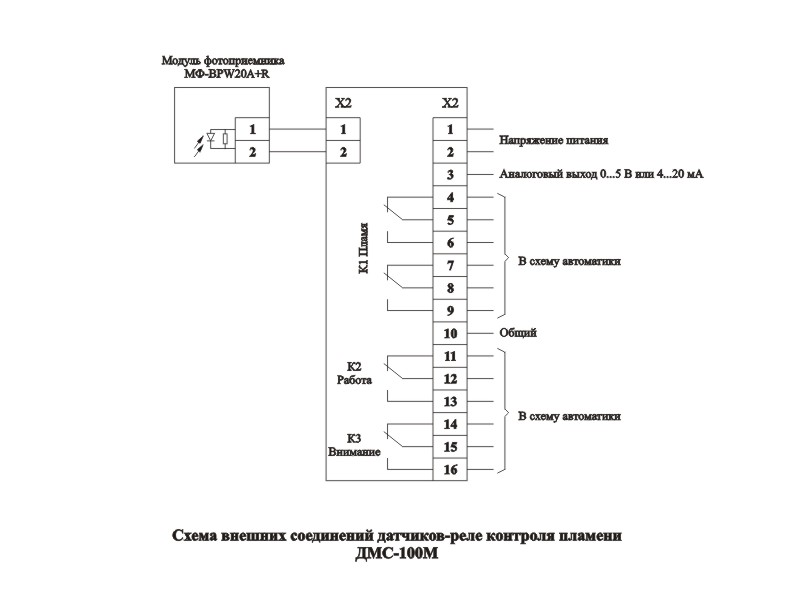

— контроль исправности цепи подключения фотоприемника на обрыв и короткое замыкание;
— контроль правильности подключения фотоприемника.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение |
| Напряжение питания: — ДМС-100М/24, ДМС-100М-ПФ/24 — ДМС-100М/220, ДМС-100М-ПФ/220 | = 24+10%/-15% В, ~ 18+10%/-15% В* ~ 220+10%/-15% В, 50 Гц |
| Потребляемая мощность: — ДМС-100М, ДМС-100М-ПФ | не более 15,0 Вт |
| Выходной сигнал: — дискретный, — аналоговый | переключающиеся контакты реле 0…5 В или 4…20 мА |
| Коммутируемое напряжение, ток | не более 220 В, 1 А |
| Коммутируемая мощность | не более 100 Вт, 70 ВА |
| Время срабатывания | не более 2 с |
| Исполнение по ГОСТ 14254: — электронный блок — модуль фотоприемника | IP40 IP65 |
| Температура окружающей среды: — в месте установки электронного блока,- в месте установки выносного фотоприемника | от -40°С до +50°С от -40°С до +60°С |
| Присоединительный размер | G1 |
| Вес: — ДМС-100М, ДМС-100М-ПФ | 1,5 кг |
* — при питании датчиков переменным током от сетевых трансформаторов необходимо учитывать завышение напряжения трансформатора на холостом ходу.
ПРИМЕР ЗАКАЗА
Оптический датчик-реле контроля пламени ДМС-100.
