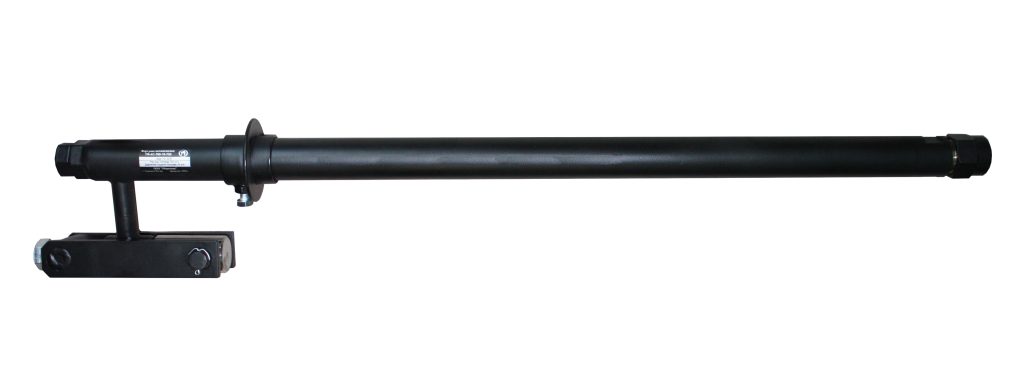

Форсунки механические типа ТФ
Форсунки механические типа ТФ предназначены для распыливания и сжигания жидкого топлива. Для работы не требуется подвода дополнительных компонентов (воздух, пар).
ТФ-А1, ТФ-А2, предназначены для в работы в жидкотопливных горелках.
ОСНОВНЫЕ МОДИФИКАЦИИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид топлива: дизельное топливо по ГОСТ Р 52368-2005, печное топливо по ТУ-38-101-656-76, нефть, мазут топочный и флотский по ГОСТ 10585-76.
| Параметр | ТФ-А1 | ТФ-А2 |
| Расход жидкого топлива, кг/ч: | ||
| — мазут, | 100,0…2450,0 | 2500,0…10000,0 |
| — дизельное топливо, | ||
| — печное топливо | ||
| Давление подачи топлива, ати: | ||
| -мазут, | 20,0 | 20,0 |
| — дизельное топливо, | 5,0…25,0 | 5,0…25,0 |
| -печное топливо | 5,0…25,0 | 5,0…25,0 |
| Длина форсунки от установочного фланца до среза сопла распылителя | по требованию Заказчика | |
| Угол факела распыла* | 80° | |
| Коэффициент регулирования: | ||
| — для мазута, | по расходу 1,5, по давлению 2,25 (при min давлении 6,0 атм) | |
| — для дизельного топлива | по расходу 3, по давлению 9 (при min давлении 2,0 атм) | |
| Вязкость топлива, м2/сек (30ВУ) | £ 20 * 10-6 | |
* — иной угол распыла по специальному заказу.
ООО «Общемаш» изготовит форсунки типа ТФ с расходными характеристиками в соответствии с Вашими техническими требованиями. Для заказа необходимо указать расход жидкого топлива (кг/ч), давление подачи топлива (ати) и длину ствола форсунки от установочного фланца до среза сопла распылителя (мм).
СТРУКТУРА ОБОЗНАЧЕНИЯ
АА-ВВ-GX-P-L, где
AA-BB — тип форсунки.
G — расход жидкого топлива, кг/час.
X — вид жидкого топлива ( M — мазут по ГОСТ 10585, ДТ — дизельное топливо по ГОСТ 305, ПТ — печное топливо по ТУ-38-101-656-76, Н — нефть по ГОСТ 10585).
P — давление подачи жидкого топлива, ати
L — длина форсунки, мм
ПРИМЕР ЗАКАЗА
Форсунка механическая ТФ-А1-1000М-20-1400, где расход мазута 1000 кг/ч, давление подачи мазута 20 ати и длина ствола форсунки от установочного фланца до среза сопла распылителя 1400 мм.
